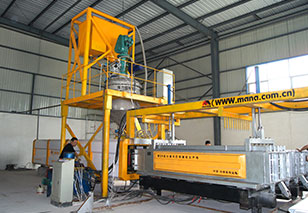

M01墙板生产线是玛纳公司推出的机械化轻质墙板生产线，自1998年成组立模诞生以来，经历了20年的技术革新，其成熟可靠，操作简便，投资小，效率高等特点深受客户信赖。
操作简便 ，高效快捷。液压自动开合模，整体式前端模，一体式开合
设备成熟 ，稳定可靠。大刚度设计，整体式 端模受力，成熟动力机构，保证客户正常使用8-10年不变形
注重细节 ，注重品质。穿管导向，布网定位，长宽可调，板材精度控制，自动加热
工艺先进 ，灵活；先穿管，后穿管，可自由选择

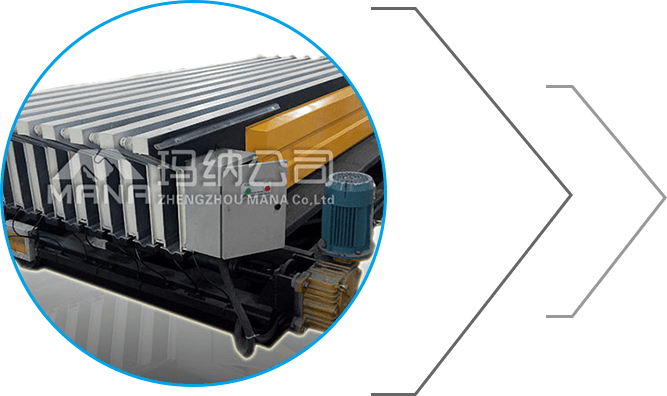

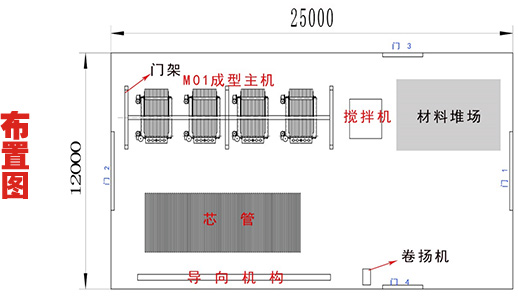

M01成组立模
开合减速电机
卷扬机
芯管
搅拌机
吊具
料斗
电葫芦
吊具
此生产率以grc墙板为例
| 生产率 (平方/年) |
用工数 (人/班) |
总功率 (KW) |
运行功率(KW) | 厂房面积 |
| 15万 | 4-6 | 70 | 65 | 300m² |
人员配置
| 搅拌 | 布料 | 上面成型 | 穿管拔管 | 出板 |
| 1人 | 1人 | 1人 | 1-2人 | 1人 |
01
清理模腔
涂隔离剂
02
合模
穿入芯管
03
浇注
料浆
04
上面
成型
05
吊出
墙板
06
养护
等待出板
07
拔出
芯管

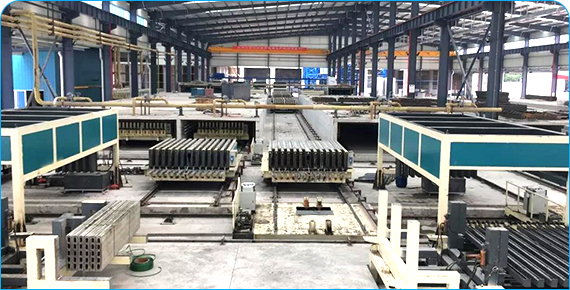

M09生产线整体技术采用MANA公司自主创新研制开发的新型成组立模技术装备，采用立模法机组流水工艺生产，该线使用玛纳多项新技术做支撑，拥有完全的自主知识产权，主要满足用户大规划、高品质、高度机械自动化的需要，是目前国内外先进的成组立模法生产墙材装备之一。
设备本身采用大刚度设计，成熟技术，并经过多年的市场考证，设备成熟可靠，运转流畅。
机械化程度高，有利于工厂人工配置及标准化管理。
生产线运行流畅，操作简单，可实现24小时运转，提高生产效率。
工厂环境可控，可做成样板工厂。
Production line
不漏浆技术，采用大刚度设计，精度高
大抽拔力变量控制技术，实现整模穿芯、抽芯
可控布料机，确保料浆均匀摊铺料浆
实现墙板上面一次自动成型
自动出板、隔板清理及隔离剂喷涂
完成合板、翻板、底膜自动分离及自动入模
快速养护墙板构件（低耗能技术）
无线控制变频自行走、匀加减速，精确轨道定位

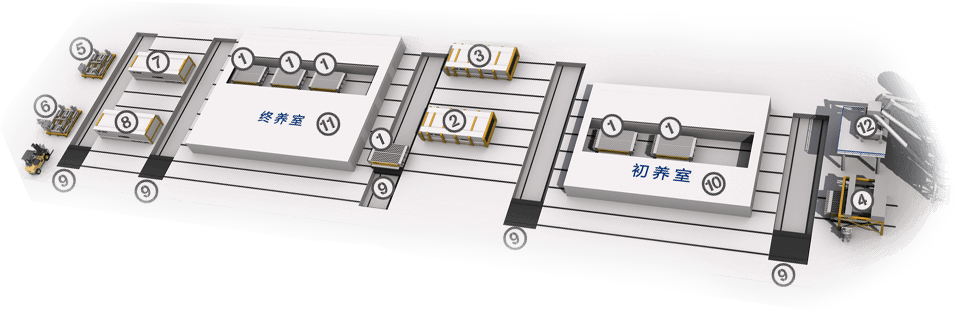

Cloth placement map
| 0190-120型成组立模成型主机 | |
| 0290-型抽芯机 | |
| 03120-型抽芯机 | 0890型墙板接板机 |
| 04M09型布料机 | 09摆渡车 |
| 05120型墙板接板机 | 10初养护室 |
| 0690型墙板接板机 | 11终养护室 |
| 07120型墙板接板机 | 12配料搅拌系统 |
此生产率以陶粒墙板为例
| 生产率 (平方/年) |
用工数 (人/班) |
总功率 (KW) |
运行功率(KW) | 厂房面积 |
| 50万 | 8~12 | 404.5 | 65 | 2160m² |
人员配置
| 人工 | 搅拌机 | 布料机 | 上面成型 | 抽芯机 | 出板机 | 开模 | 叉车 | 准备工位 |
| 8-12人 | 1-2人 | 1-2人 | 1人 | 1人 | 1人 | 1人 | 1人 | 2人 |
Engineering process
立模自动行走至穿芯工位，抽芯机完成与立模定位，穿芯管。
立模行走至布料机工位，搅拌好的料浆，通过布料机实现对立模的均匀摊铺布料， 同时震动落料。（搅拌系统：自动计量，搅拌）
立模注满料浆后，立模在此工位进行震动、排气。
立模运行至此工位，进行上成型处理，同时进行预养护2-3小时，待构件达到初凝强度， 到下一工位进行抽芯。
立模行走至抽芯工位，抽芯设备定位，完成与芯管的对接，抽出芯管。

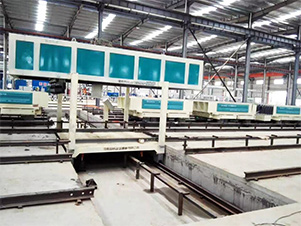

立模抽芯完成经摆渡车进入终养护室，进行加温养护，养护室采用分区温度控制，升温区，恒温区，降温区。
终养护结束后立模到此工位开模。

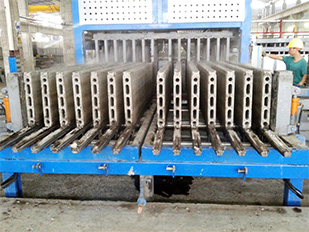

养护达到出板强度，立模出养护室进入出板工位、立模自动开模、推板机把板推出至接板机翻板平台，接板机接到板后把板合拢，翻转，6块一组分两组转运。
立模行走到此工位，做最后的检查，合模。
Plate material
方孔板
圆孔板
椭圆孔板
非金属隔声屏障
| 分类 | 用量 (kg/m²) |
参考成本 | 备注 |
| 42.5普硅水泥 | 25kg | 13元 | 参考:硫铝酸盐水泥(520元/吨) |
| 粉煤灰 | 7.5kg | 1.2元 | 参考:二级灰(150元/吨) |
| 珍珠岩 | 0.1m³ | 8元 | 参考:80元/m³ |
| 玻璃纤维网 | 3.6m² | 5元 | 参考:1.4元/m² |
| 合计 | 27.2元 |
GRC墙板材料成本分析
| 分类 | 用量 (kg/m²) |
参考成本 | 备注 |
| 42.5普硅水泥 | 26kg | 10元 | 参考:42.5(380元/吨) |
| 粉煤灰 | 8.5kg | 12.5元 | 参考:二级灰(150元/吨) |
| 陶粒 | 0.06m³ | 16.8元 | 参考:280元/m³ |
| 大沙 | 5kg | 2.5元 | 参考:50元/吨 |
| 钢筋网 | 1.7kg | 8元 | 参考:4000元/吨 |
| 合计 | 37元/m³ | (10+12.5+16.8+2.5)*0.7(除去空心率)+8(钢筋) |
陶粒墙板材料成本分析
